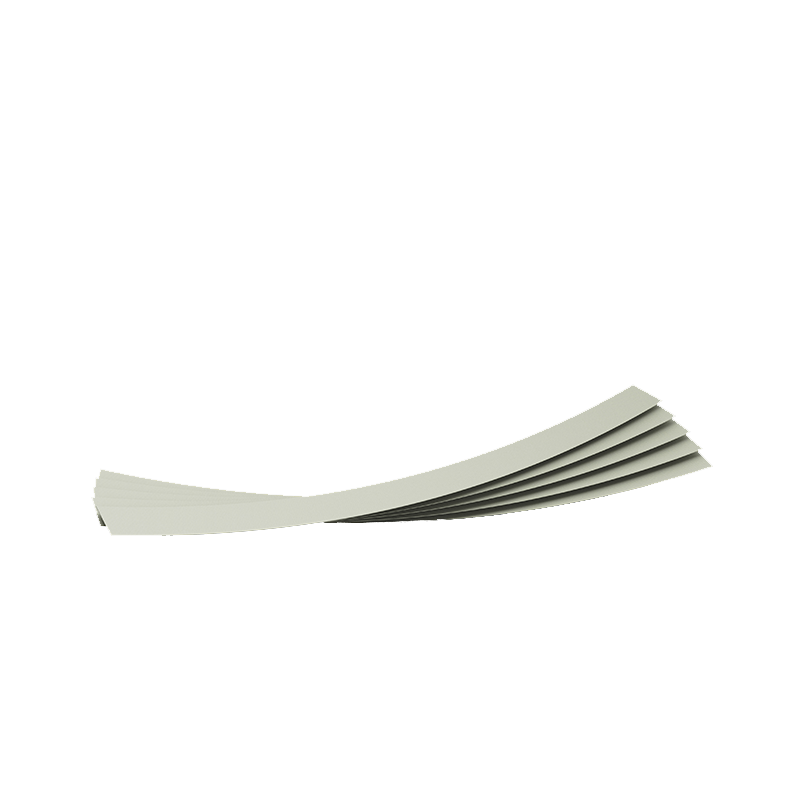

平板墊條

使用頁面上的打印按鈕,以調整優化打印布局。

一、應用領域
發電機(平板狀) 墊條是安裝在發電機繞組線槽中, 具有襯墊、保護、絕緣及防電暈等作 用的絕緣或半導體制品。通常是用F級環氧玻璃布層壓板(EPGC203、   G11 、3248 、3242等 型號) 或半導體防電暈層壓板經加工而制成。具有良好的機械、電氣性能, 較好的耐熱性及防 電暈性能。
一般的墊條可根據其使用位置的不同而細分為:  楔下墊條、層間墊條、槽底墊條。
1、層間墊條: 一般是指安裝在上、下層線圈之間的墊條。通常由絕緣層壓板或半導體板 加工而成,厚度一般在3 --- 15mm范圍。見圖1
2、楔下墊條: 一般是指安裝在上層線圈與槽楔之間的墊條。通常由絕緣層壓板或半導體 板加工而成,厚度一般為:0.2mm,   0. 3mm   0.4mm,   0. 5mm   ,0.6mm,   0.8mm,   1mm, 2mm等。    見
3、槽底墊條:一般是指安裝在線圈槽底部的墊條。通常由絕緣層壓板或半導體板加工而 成,厚度一般為:   0. 5mm  ,0.6mm,  0.8mm,  1mm,  2mm,  3mm等。
