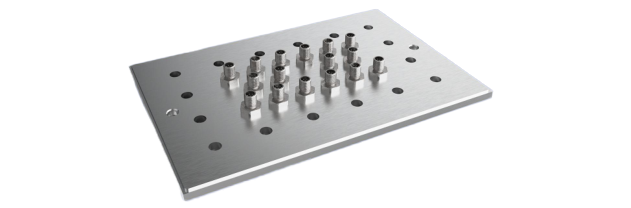

快速插拔油槽出線裝置
IP68密封等級連接器,長期確保對油、水的密封。有效抗振動沖擊,防止斷線。解決測溫電阻油槽出線的問題,安裝和拆卸測溫電阻時,只需將連接器松開即可,便可快速安裝和更報測溫電阻,省去剝線、接線的繁瑣步驟。油槽外的布線可以保持完好,無需重新布線。
一、產品描述
螺紋、卡口式連接器,不銹鋼金屬外殼,可插拔設計,具有使用具有使用壽命長、便于出線、可插拔、靈活布置等優點。方便油槽內傳感器布線、出線以及油槽可靠密封。
二、應用
應用于水輪發電機組油槽出線。
三、特點
1、解決了測溫電阻油槽出線的問題,不需要油槽壁上做轉接,實現可靠密封。
2、油槽外導線可采用不銹鋼金屬軟管保護,避免導線的機械損傷,便于現場布線。
3、油槽內布線采用更合理的工藝,保證了測溫電阻長期可靠地運行。
4、選用304不銹鋼,便于現場焊接,出線面板采用鍍鎳處理防止現場生銹。
5、根據現場狀況選擇圓形或方形出線裝置。
6、一旦在油槽內布線完成后,安裝和拆卸測溫電阻時,只需將連接器松開即可,便可快速安裝和更換測溫電阻,省去剝線、接線的繁瑣步驟。油槽外的布線可以保持完好,無需重新布線。
四、技術數據
材質 | 304不銹鋼 |
防護等級 | IP68 |
耐壓力 | 3MPa |
安裝方式 | 焊接 |
出線數目 | 5-28,其他可定制 |
產品針數 | 6芯、3芯,可選 |
