定子耐電壓測試快速短接功能

定子耐電壓測試快速短接功能

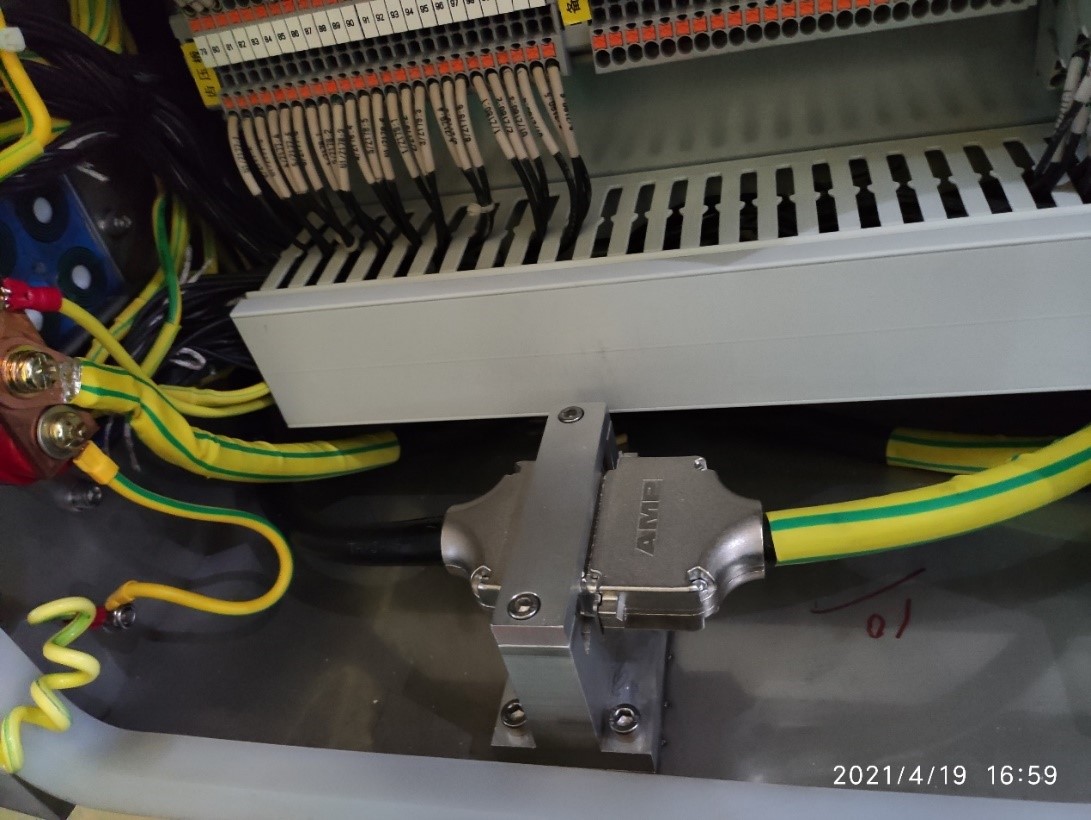

該快速短接功能基于深圳泰士特制造的航空氣密減震電氣箱,端子采用插拔式端子,監控側、電阻測引線接入端子一側兩個接線端,端子另一側接線孔接插拔式連接器的一端,連接器另一端與接工作接地。根據端子的實際數量,布置若干套連接器。機組運行期間,連接器處于斷開狀態;檢修期間進行定子耐壓測試時,插上連接器,實現全部測溫電阻處于短接狀態,相較于逐個短接的方式,極大減輕了工作量。

斷開.jpg 連接.jpg
