勵磁陽極電纜發熱解決方案
概述
水電站勵磁交流電纜從勵磁變副變接出至定子時，其ABC三相的接法均為并聯，根據不同大小的機組，每項并聯若干根1*185mm2的單芯阻燃交聯聚乙烯絕緣聚氯乙烯護套電纜。一般情況下，各電站的勵磁電纜均敷設在電纜橋架或槽盒內，多為無序敷設，這會因勵磁陽極電纜之間感抗的差異較大，導致同相勵磁陽極電纜之間的載流量差異十分巨大（差異較大的在300A以上），從而導致載流量較大的勵磁陽極電纜發熱過大，發生早期老化絕緣失效的情形。
從各電站機組運行、檢修狀況和關于勵磁交流電纜發熱的公開報道的數據來看，水電站勵磁交流電纜發熱問題普遍存在，也采取了一些解決方法，如溪洛渡水電站在勵磁電纜橋架上采取主動通風散熱、魯?shù)乩娬竞凸麡蛩娬緦?lì)磁交流電纜按等距布置降低阻抗值偏差以降低發熱等，但都沒有系統的防止勵磁交流電纜發熱以及監控、防火封堵的解決方案。
技術指標
概述
水電站勵磁交流電纜從勵磁變副變接出至定子時，其ABC三相的接法均為并聯，根據不同大小的機組，每項并聯若干根1*185mm2的單芯阻燃交聯聚乙烯絕緣聚氯乙烯護套電纜。一般情況下，各電站的勵磁電纜均敷設在電纜橋架或槽盒內，多為無序敷設，這會因勵磁陽極電纜之間感抗的差異較大，導致同相勵磁陽極電纜之間的載流量差異十分巨大（差異較大的在300A以上），從而導致載流量較大的勵磁陽極電纜發熱過大，發生早期老化絕緣失效的情形。
從各電站機組運行、檢修狀況和關于勵磁交流電纜發熱的公開報道的數據來看，水電站勵磁交流電纜發熱問題普遍存在，也采取了一些解決方法，如溪洛渡水電站在勵磁電纜橋架上采取主動通風散熱、魯?shù)乩娬竞凸麡蛩娬緦?lì)磁交流電纜按等距布置降低阻抗值偏差以降低發熱等，但都沒有系統的防止勵磁交流電纜發熱以及監控、防火封堵的解決方案。
技術指標
序號 | 目標 | 考核指標 | 備注 |
1 | 均衡勵磁交流電纜載流量，降低因載流量差異較大引起的渦流發熱狀況 | A：載流量差≯5% | 同一臺機每兩根電纜之間 |
B：電纜的表面溫度≯50℃ | |||

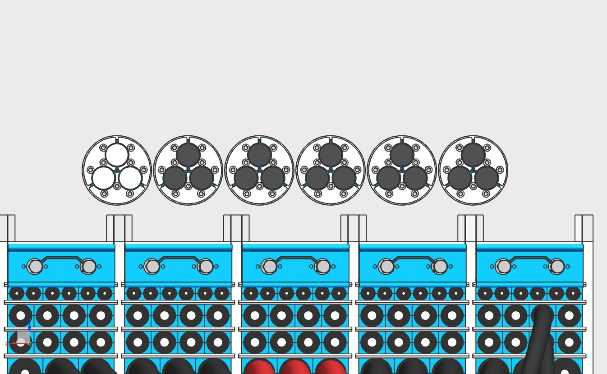

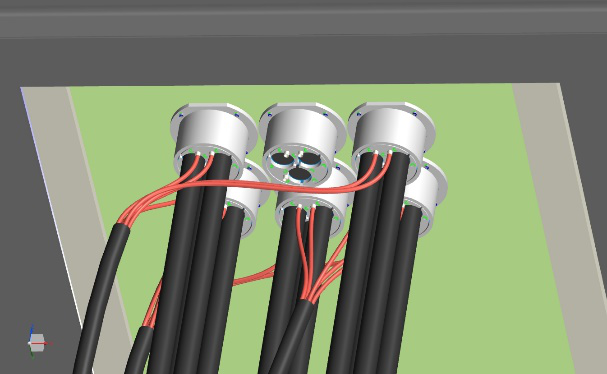

2 | 電纜穿墻部位實施模塊化防火封堵，易拆裝，降低維護工作量 | 耐火性能：≥2h； | |
B：拆裝時間≯1h/處（單個部位） | |||
3 | 建立勵磁交流電纜電流及表面溫度在線監測和報警系統 | A:測溫電阻精度等級：B | 采用自動化監測系統，實時監測電纜的電流值與表面溫度 |
B:電流值監測精度≤0.1A | |||
C:報警響應時間0.1s（可整定） | |||
D:連續記錄時間10年 |
