水輪發電機之綜合布線系統

水輪發電機之綜合布線系統
主要應用于水輪機內部,起到整理傳感器線束的功能。各部件之間銜接形成閉環,將傳感器線束全部包裹在槽內,避免冷卻油液運動作用力對線束的損傷,起到良好的保護作用,同時在結構上更加美觀、整潔,也利于拆裝。此結構適用于各種外形尺寸的水輪機。
1.綜合布線系統,安裝在水輪機內平面上,“標準線槽”、“定制轉角”與“出線盒子”之間采用不銹鋼自鎖螺栓連接,與水輪機之間采用放松螺栓連接,各部件之間形成鋼性連接,有效保證了此系統的穩定性。
2.線槽與水輪機之間形成獨立空間,線槽內部油液不受外部油液運動影響,線槽外壁也有效的減少了外部油液運動對內部油液的作用力,可以有效保護傳感器線束,減少傳感器線束外皮的破損率。
3.此系統為便開式系統,后期更換測溫電阻時僅需要打開相應的線槽就可以完成更換維護,相比傳統的需要逐一切掉布條扎線更換,大大提高了更換效率,使維護工作更加簡潔高效。
4.此系統適應各種尺寸水輪機出線,“標準線槽”為我司生產標準件,“定制轉角”與“出線盒子”可根據實際水輪機尺寸進行設計定制。因此此系統適應各種尺寸需求,另外可根據實際油槽出線位置去排布各部件之間的位置,使結構安裝更為靈活。

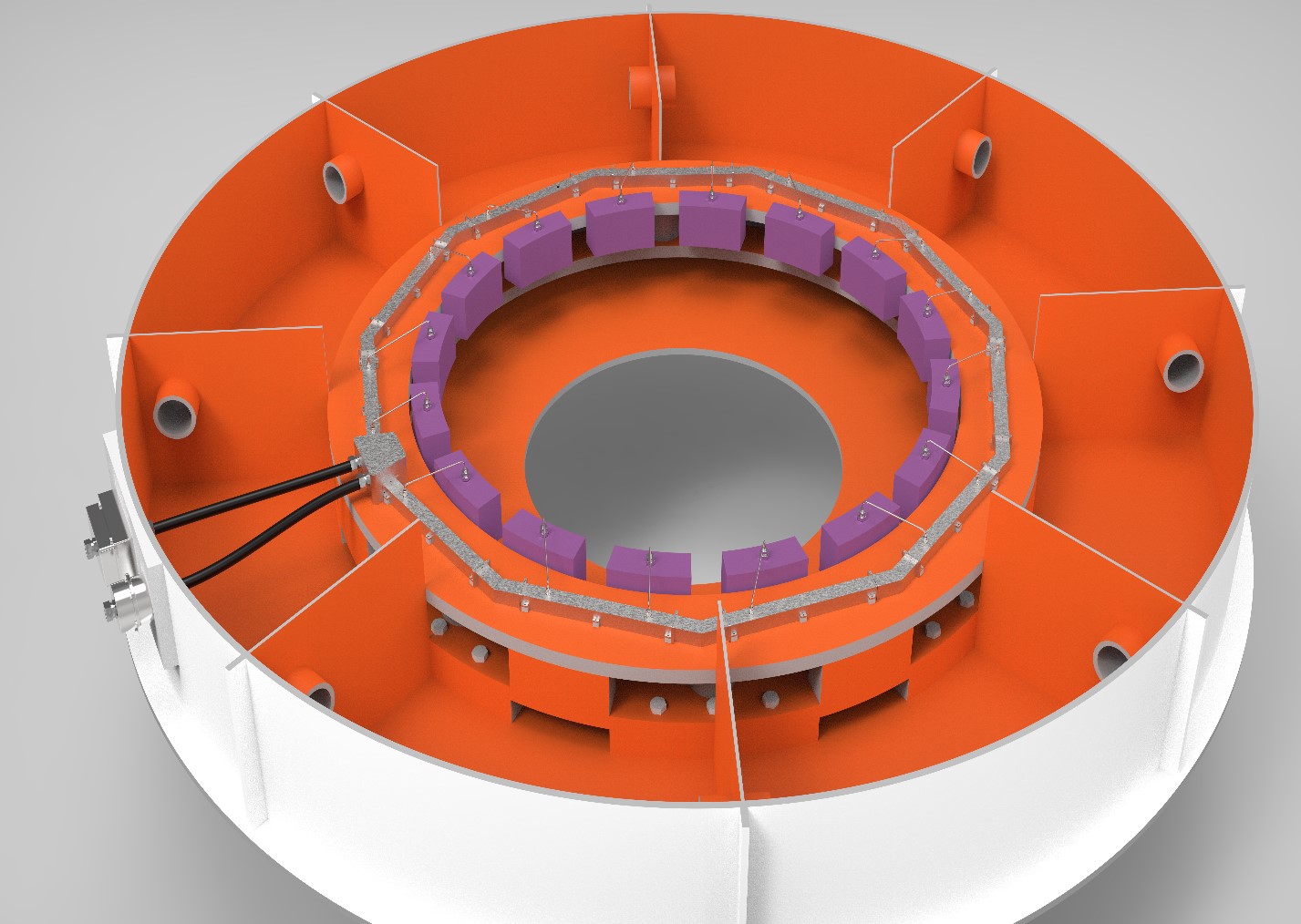

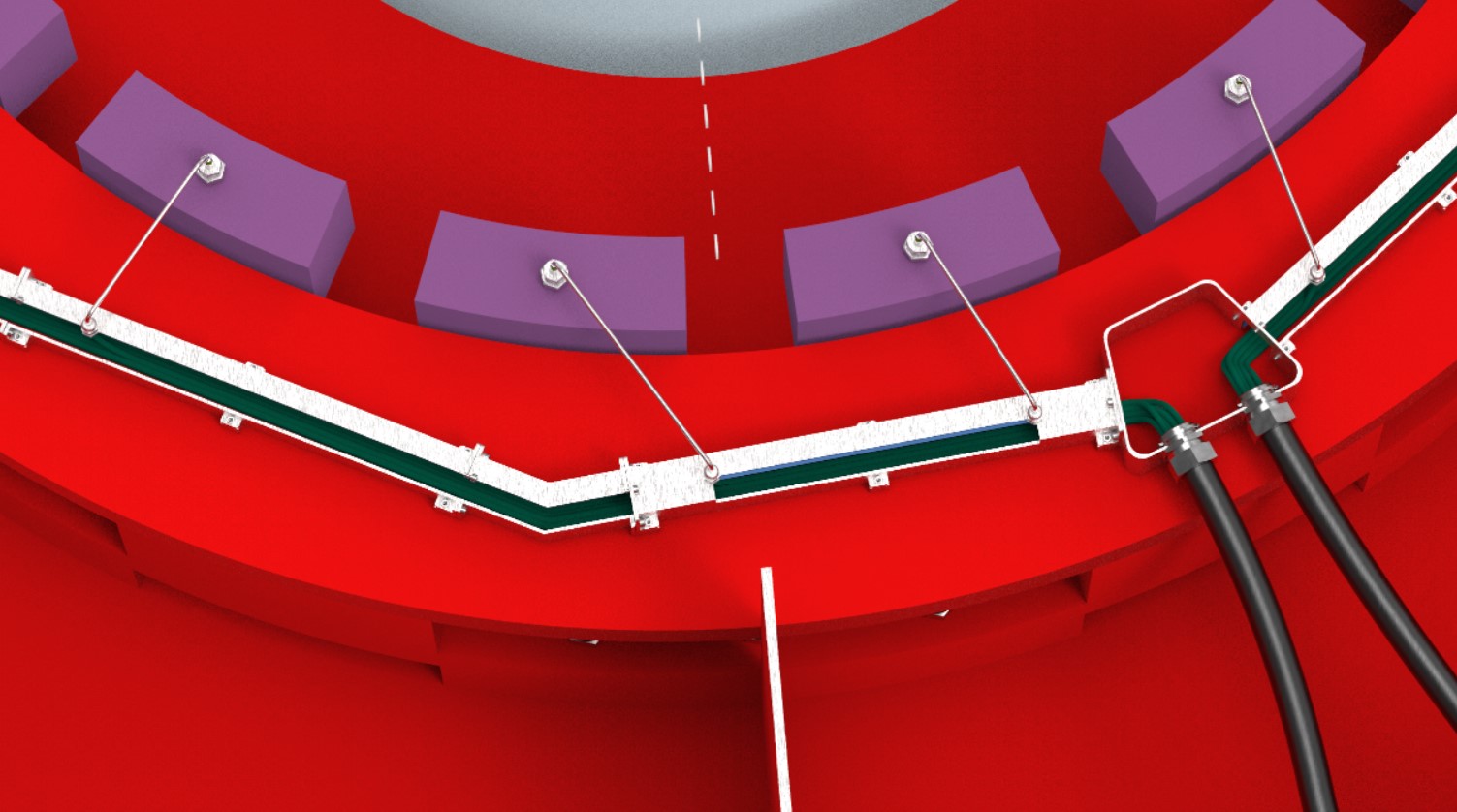

綜合布線.jpg 綜合布線1.jpg
