超有用!海上升壓站電纜管道密封的絕佳方法!

超有用!海上升壓站電纜管道密封的絕佳方法!
  • 公司動態

作者:
發布時間:

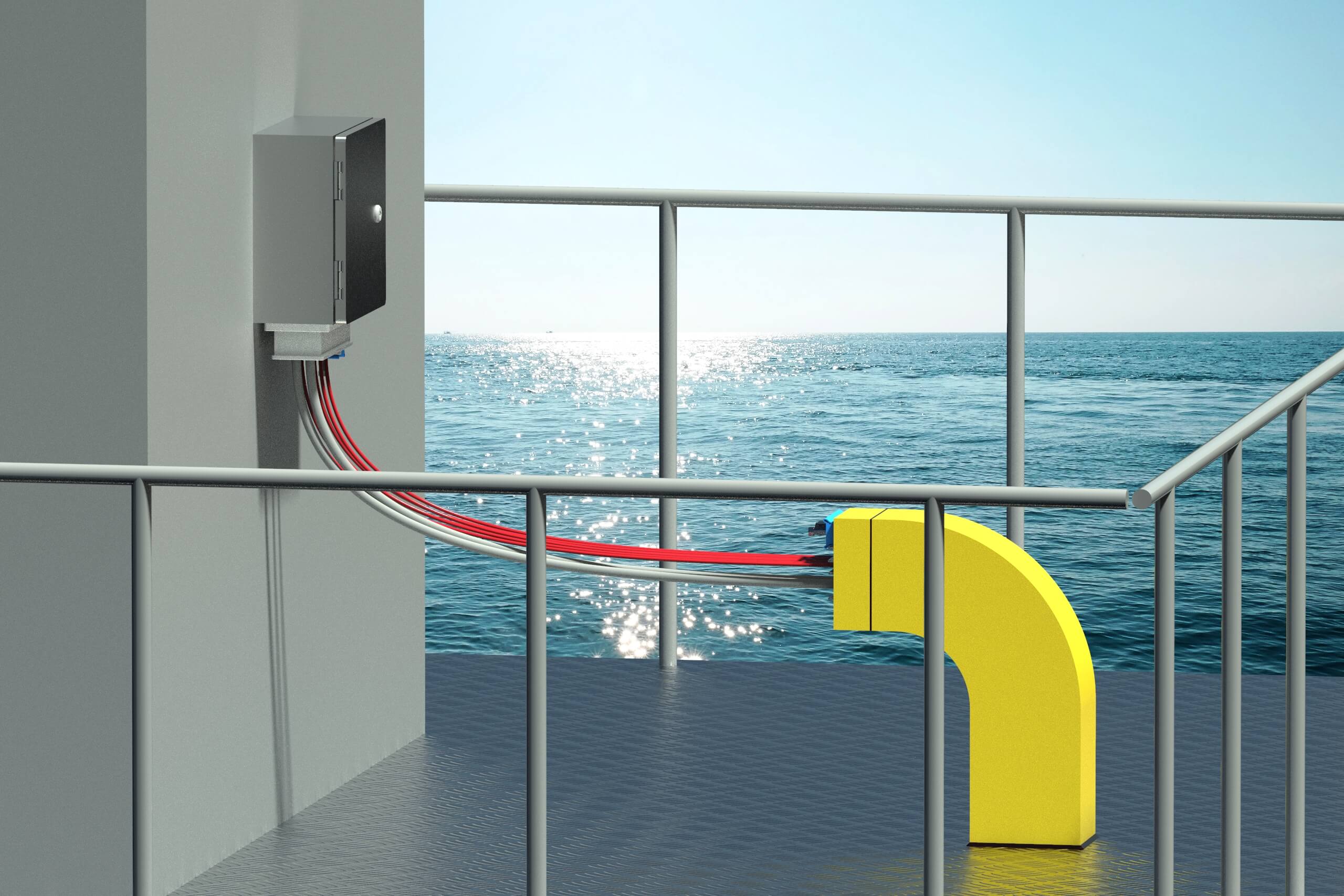

海上升壓站是整個風電場的核心,是海上風電的“心臟”。所有風機發出的電能都在此匯集、升壓并送出的海上設施。海上升壓站平臺承載著變壓器、地學信息系統(GIS)以及其他配套的電氣設備,匯合風電場各風機發電機輸送的電流,對整個風電場起著電力傳輸、中轉的重要作用,海上升壓站平臺的防腐性能對海上升壓站的可靠運行具有重要的影響。


尤其是電纜和管道的穿隔敷設,因海上環境的特殊性,在電纜和管道穿隔區域的密封除了達到防鹽霧、防濕熱、防生物霉菌“三防”要求外,還需要具備抗強臺風和狂浪,以及對付高紫外線輻射的問題。防腐密封是電纜和管道穿隔關注的主要問題。

泰士特在海上升壓站線纜和管道封堵上,提供了更優質的解決方案。

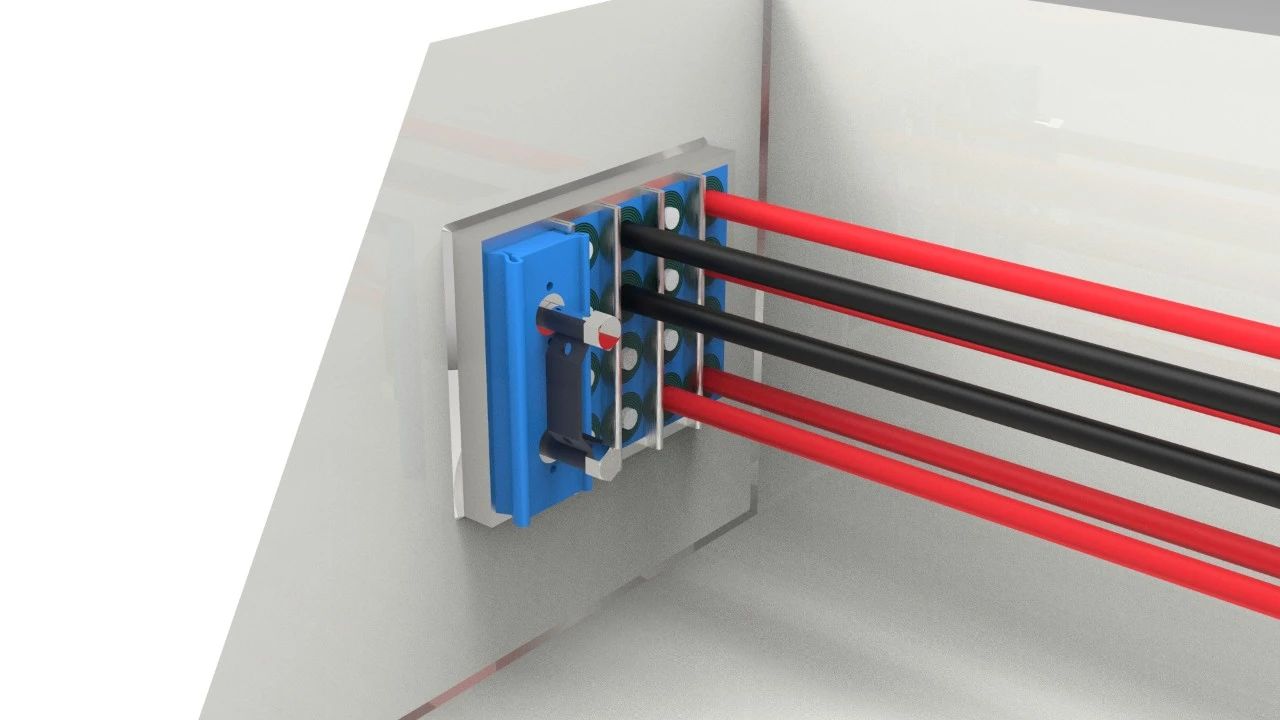

泰士特電纜&管道密封系統

泰士特科技致力于模塊化封堵的研究和應用,具備防火功能的同時還可兼具密封功能、減震等功能,可直接解決水患、嚙齒動物侵入和振動等問題,可無損拆裝,結構強度遠高于傳統材料,后期升級增加更換電纜無需再增加成本,其結構外形規范美觀,模塊化的結構會促進電纜敷設更規范,使其能嚴格按規范敷設,符合建設國優項目的要求;其整體壽命達30年以上。

這些密封、減震、高強度、無損拆裝、長壽命等優勢是傳統材料所不具備的。模塊化密封系統的材料均為低煙無鹵、無毒性的環保材質。而且,模塊化密封系統由于具備壽命長,無需維護,冗余設計等特性,從長遠來看,其性價比還會高于傳統封堵材料,在風電、核電、水電、火電廠/站均得到了證實。

1.耐火等級


模塊化密封系統滿足《2010年國際耐火試驗程序應用規則》(FTP規則)標準中A-0、A-60耐火等級;滿足EN45545-2標準中R22/R23類別材料的防火要求,并符合火災發生風險的危險等級HL3的要求;滿足GB23864標準中2h的防火等級;可提供EN13501-2標準中E150級的耐火等級;

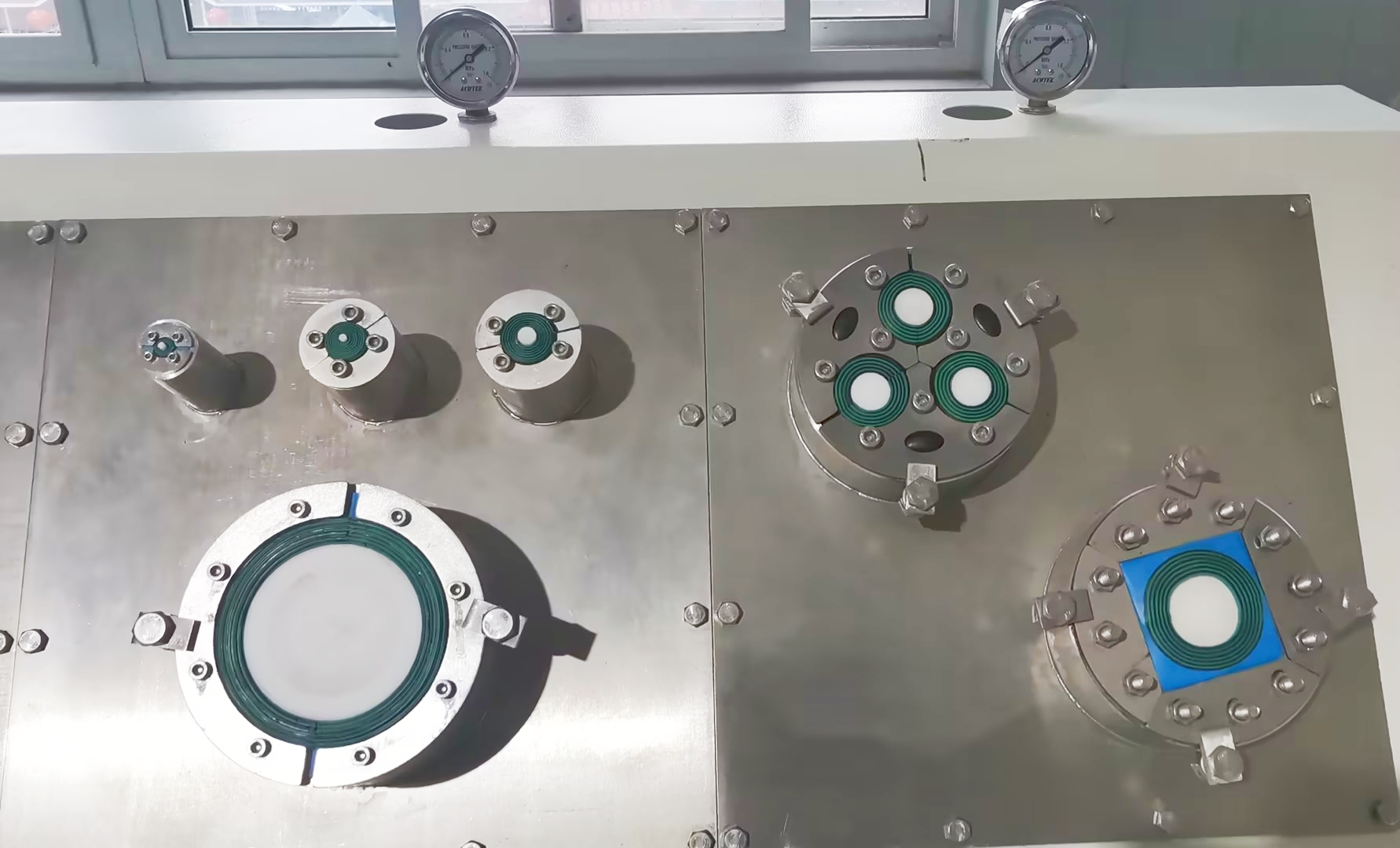

2.水密性能


可達到壓力級別的密封,根據不同的型號,可滿足0.1MPa~0.4MPa不同等級的壓力密封。

3.氣密性能


可達到壓力級別的密封,根據不同的型號,可滿足0.05MPa~0.2MPa不同等級的壓力密封。

4.環境條件


按照國際、歐標、國家標準通過了耐高溫、耐低溫、耐沖擊振動、耐濕熱、耐紫外線老化、耐臭氧老化、耐腐蝕等測試。滿足ISO 12944-2標準中C5-M腐蝕環境,即非常高的海洋腐蝕環境。

5.防護等級


按IEC 61373或GB/T21563標準進行振動沖擊后密封件能達到密封防護等級IP68。

6.電磁兼容EMC


按照GB/T12190-2006《電磁屏蔽室屏蔽效能的測量方法》的要求在14kHZ~18GHz寬幅頻率區間進行測試,其屏蔽效能為42~63dB。

7.抗爆性能


滿足IEC 60079《爆炸性環境》中Ex E ⅡC Gb和Ex E ⅡC Gc技術指標

8.無毒、無鹵


產品無毒安全,符合歐盟 RoHS 指令 2011/65/EU(RoHS 2.0)及其修正指令(EU) 2015/863標準限用物質限量表中的規定;不含鹵素,符合IEC 61249-2-21中鹵素的限用標準。

海上風電場處在臺風、鹽霧腐蝕、雷擊、巨浪、風暴潮等復雜惡劣的海洋環境,存在較大的風險。泰士特作為模塊式管道、電纜防火封堵專家,將繼續推動模塊式電纜管道密封系統在海事、海工領域的應用和發展,更好地促進海上風電機組的安全運行,從而為推動海上風電的建設貢獻一份力量。
