船舶管路是船舶上用來連接各種機械設備的管道,用來傳送水、油、氣等有關工質。船舶管路有兩大類:動力管路和船舶系統管路。
動力管路:為主機和輔機服務的各種管路,有燃油、滑油、冷卻水、壓縮空氣、排氣、廢熱等管路。
船舶系統管路:為了提高船舶的抗沉性、穩性,為了滿足船員、旅客的正常生活需要。船舶系統管路很多,有為全船供應海水和淡水的供水系統;為調節船舶壓載用的壓載水系統;為排除艙底積水用的艙底水排出系統;為全船提供壓縮空氣用的壓縮空氣系統;為滅火用的消防系統等等。
船舶管路按材料分為無縫碳素鋼管、焊接鋼管、無縫合金鋼管、紫銅管、鋁黃銅管、銅鎳合金管、黃銅管、雙合金管、鋁合金管、內部涂塑管和塑料管。這些管道在穿越艙壁或甲板時,均需應用對應的貫穿裝置予以密封,這些管路的密封系統統稱為管路貫穿裝置。
管路貫穿裝置也應通過船級社的認可,其認可前的型式試驗主要和管路的材料有關,按照材料的類型的不同均應進行型式試驗(小泰認為除非金屬管以外,金屬管可以按照導熱系數的不同來分類),比如無縫碳素鋼管、焊接鋼管類(相同材料的內部涂塑管)可進行一次型式試驗即可認為該類管道具備相應的防火等級;紫銅管和黃銅管均含有大量的銅,但因兩者之間的導熱系數相差約3倍,理應分別開展型式試驗。當然塑料管道的型式試驗就需另行看待了,塑料管導熱系數雖遠低于金屬管,但因其在火災環境下會迅速熔融碳化,因此塑料管路貫穿裝置的結構又與金屬管的有著天壤之別。
圖為金屬管道貫穿裝置的結構

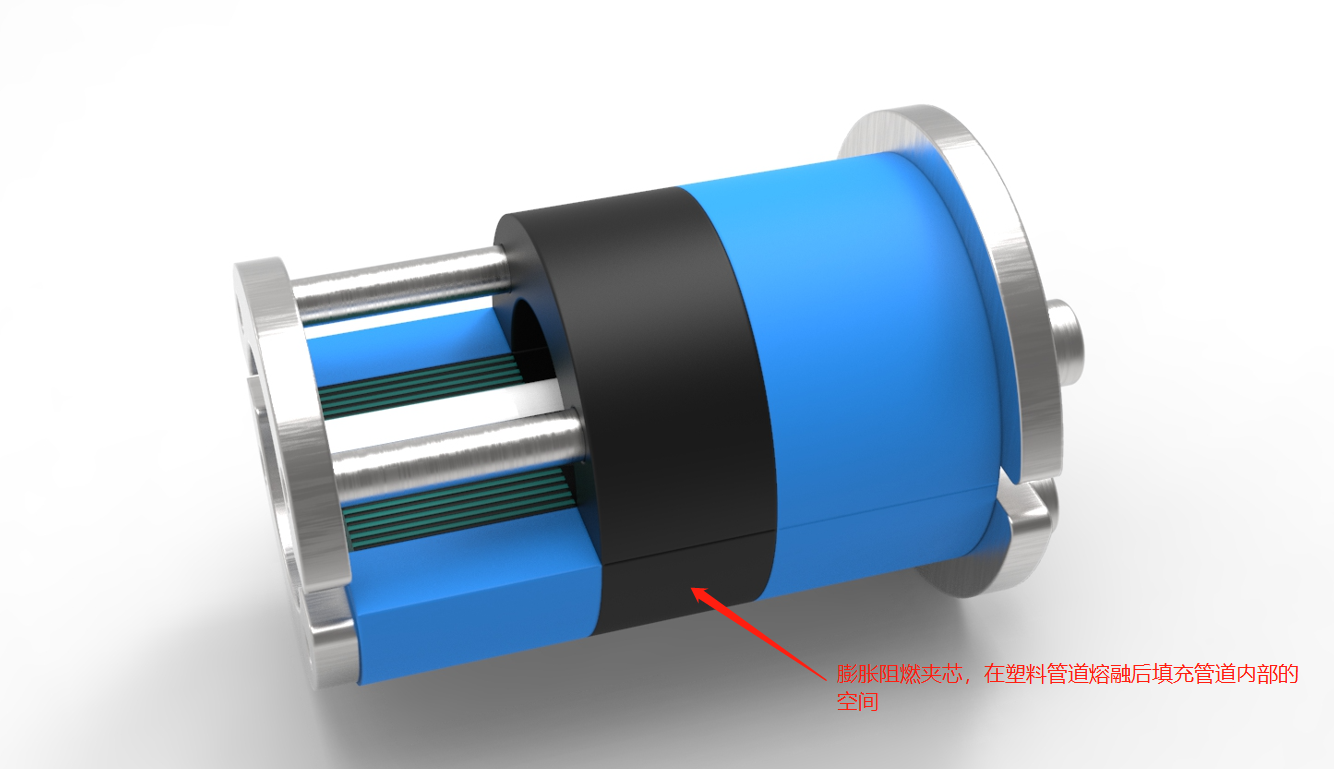

圖為塑料管貫穿裝置的結構
根據國際海上人命安全公約及其修正案和CCS鋼質海船入級規范的要求,為滿足船舶火災防護、密封等的基本要求,在管道貫穿艙壁或甲板時,需要在電纜貫穿的甲板或艙壁處對貫穿件予以密封(管道貫穿裝置),以保證船體的水密性能和防火性能不會因貫穿件開孔而降低,且貫穿裝置的防火等級應和艙壁或甲板處一致。
模塊式管道貫穿裝置耐火等級分為A-0、A-15、A-30、A-60,除耐火性能外,可兼具密封、免維護、無損拆裝等特性。
泰士特科技可為全球客戶提供船舶行業電纜和管道貫穿的全部解決方案,多年以來持續專注于電纜管道模塊化密封解決方案的升級和改造,可用于解決船舶不同功能、不同材質的管道穿隔密封、防火等難題,保障船舶的安全可靠航行。 可剝離層變徑技術,適配不同尺寸管道。可用于船體或海工結構中各類金屬管道、塑料管道、合金管道等,可確保根據官方法規和要求為業主提供經認證的防護,達到防火、水密及氣密的高要求。 泰士特密封系統能夠滿足防火(A0-A60)、氣密、煙密、防水等多種密封需求。具有 抗震動、抗沖擊、抗拉拔、耐老化(可達40年)、防蟲鼠、 耐化學性、耐輻射、防紫外線輻射、無毒、無鹵、防護(IP68)等特性。 泰士特具備可剝離層變徑技術的標準化密封模塊,與多種結構的金屬框架組合,可應對船舶管道引入?yún)^(qū)域的各種復雜工況,防火、密封、防塵、防震、防爆、防電磁干擾等性能均經過專業檢測和認證,擁有 285 多個注冊證書和認證并通過430 項測試。 標準化模塊可進行“搭積木式”的產品進行組合,設計數根管道穿隔系統。極具靈活性,支持無損增加或更換管道,可適應未來管道改造、擴張的需求。 泰士特,國產化管道電纜穿隔密封系統的領跑者!產品通過了多國船級社的認證,包括中國船級社CCS、俄羅斯船級社RS、挪威船級社DNV等,這是我們?cè)诒U洗昂秃I涎b置安全進程中邁出的又一重要步伐,說明我們的產品質量和性能達到了國際標準。 泰士特目前已為船舶領域的惠生集團、海工領域的明陽電氣、能源領域的國家電網、南方電網、華電集團、大唐集團、三峽集團、大渡河集團,以及軌道交通領域的中鐵建和高鐵、地鐵等全球1000+上市集團、國企、央企等知名企業提供了3000多套國產化的電纜管道穿隔密封解決方案。 保護生命和財產安全,保障設備穩定運行。未來,泰士特將繼續秉承客戶至上的理念上,為全球客戶提供滿意、可靠的管路穿隔密封產品及解決方案,助力船舶乘風破浪、揚帆遠航。泰士特國產模塊式電纜管道貫穿系統
1.靈活適配不同尺寸和材質的管道
2.高等級的防火與密封性能
3.經過專業檢測和認證
4.設計靈活產生經濟效益
